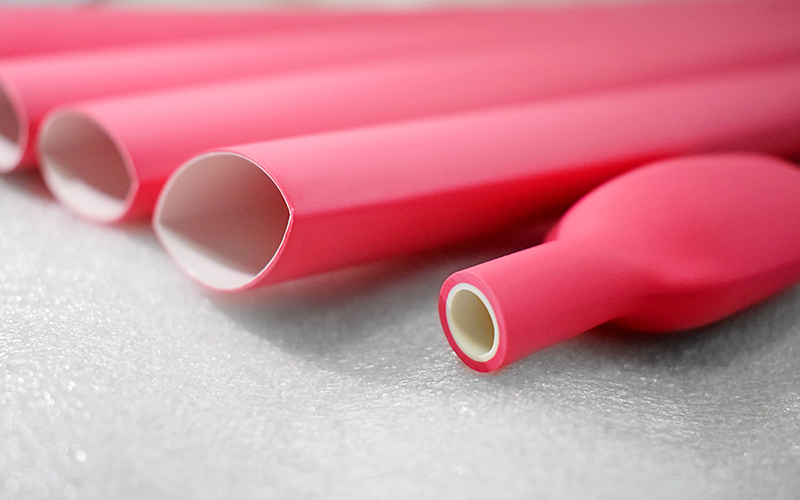

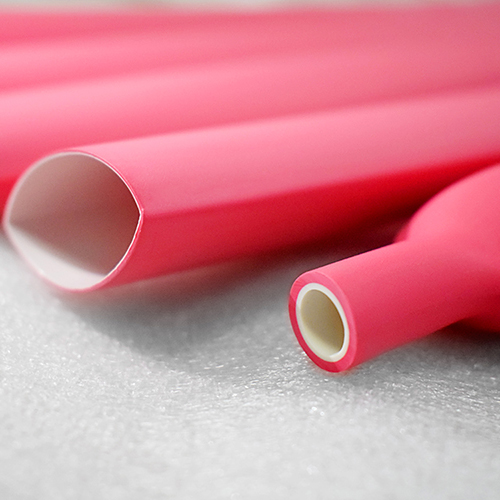

    Çok Esnek Çift Cidarlı Isıyla Daralan Makaron

    CYG-DWT

    Çok Esnek Çift Cidarlı Isıyla Daralan Makaron

    Otomotiv için Yapışkan Astarlı Isıyla Daralan Makaron
    • Dış kılıf: Çapraz bağlı modifiye poliolefin
    • İç duvar: Sıcakta eriyen yapıştırıcı
    • Küçülme oranıs: 2:1, 3:1, 4:1
    • Mükemmel esnekliğe sahip çok esnek, birden fazla daralma oranı seçeneği sunuyor
    • İyi alev geciktiricili, UL224 VW-1 yüksek alev geciktirici derecesini karşılıyor
    İrtibat
    Uygulamalar
    • Çok esnek çift duvarlı ısıyla daralan makaronumuz, kablo bağlantıları, tesisatlar ve daha fazlasını içeren çok çeşitli elektronik bileşenler için ideal sızdırmazlık performansı ve yalıtım koruması sunar.
    • Makaron, farklı şekil ve boyutlardaki yalıtım koruma gereksinimlerini karşılamak için çeşitli daralma oranların
    Özellikler
    • Küçültme oranları: 2:1, 3:1, 4:1
    • Mükemmel esnekliğe sahip çok esnek, birden fazla daralma oranı seçeneği sunuyor
    • İyi alev geciktirici, UL224 VW-1 yüksek alev geciktirici derecesini karşılıyor
    • İdeal sızdırmazlık performansı
    • İç yapışkan katman plastik, kauçuk ve metal gibi çeşitli malzemelere yapışmayı sağlar
    • AMS-DTL23053/4 Sınıf 1 ve 3 gereksinimlerini karşılar
    • Standart renk: Siyah (talep üzerine özelleştirilebilir renkler mevcuttur)
    • RoHS çevre standartlarıyla uyumlu
    Teknik Veriler
    Özellikler Test Yöntemi Performans Base
    Sıcaklık derecesi -  135°C 135°C
    Boyuna değişiklik ASTMD2671  -10%~0 -4%
    Çekiş gücü ASTMD638  ≥10.4Mpa 15.0Mpa
    Nihai Uzama  ASTMD638  ≥200% 390%
    Isı testi -  - -
    Test sonrası çekiş gücü  ASTMD638 ≥7.3Mpa 12.3Mpa
    Test sonrası nihai uzama ASTMD638  ≥100% 260%
    Voltaj direnci  UL224 600V 600V
    Hacim direnci resistivity  ASTMD2671 ≥1.0×1012 Ω·cm 4.3×1012 Ω·cm
    Dielektrik gücü (2500V/60s)  UL224 Çatlak yok Çatlak yok
    Isı şoku (sadece dış katman) (250°C/4h,  UL224 Sızma çatlama yok  Geçti
    Eşmerkezlilik ASTMD2671 ≥65% 80%
    Ölçüler

    Daralma Oranı: 2:1

    Boyut Olduğu gibi (mm)  Test sonrası (mm)
    İç Çap  Duvar kalınlığı İç çap  Duvar kalınlığı Yapışkan Astar Kalınlığı
    Ø1.6 1.6+0.3 0.30±0.05 ≤0.8 0.55±0.10 0.25
    Ø2.4 2.4+0.4 0.30±0.05 ≤1.2 0.55±0.10 0.25
    Ø3.2 3.2+0.4 0.30±0.05 ≤1.6 0.60±0.10 0.30
    Ø4.8 4.8+0.5 0.35±0.05 ≤2.4 0.70±0.10 0.35
    Ø6.4 6.4+0.5 0.40±0.08 ≤3.2 0.75±0.15 0.40
    Ø9.5 9.5+0.5 0.40±0.08 ≤4.8 0.80±0.15 0.40
    Ø12.7 12.7+0.3 0.45±0.08 ≤6.4 0.85±0.15 0.40
    Ø19.1 19.1+0.4 0.50±0.10 ≤9.5 0.95±0.20 0.45
    Ø25.4 25.4+0.5 0.55±0.10 ≤12.7 1.10±0.20 0.50
    Ø38.1 38.1+1.0 0.60±0.10 ≤19.0 1.25±0.20 0.50

    Daralma Oranı: 3:1

    Boyut Olduğu gibi (mm) Test sonrası (mm)
    İç Çap Duvar kalınlığı İç Çap Duvar kalınlığı Yapışkan Astar Kalınlığı
    Ø3.2 3.2+0.5 0.45±0.05 ≤1.0 1.00±0.20 0.50
    Ø4.7 4.7+0.5 0.50±0.05 ≤1.5 1.10±0.25 0.50
    Ø6.4 6.4+0.6 0.50±0.08 ≤2.0 1.20±0.25 0.50
    Ø9.5 9.5+0.7 0.55±0.08 ≤3.0 1.35±0.25 0.60
    Ø12.7 12.7+0.7 0.70±0.10 ≤4.0 1.75±0.30 0.80
    Ø19.1 19.1+0.9 0.75±0.10 ≤6.0 2.00±0.40 0.80
    Ø24.0 24.0+0.7 0.85±0.12 ≤8.4 2.35±0.30 1.00
    Ø25.4 25.4+1.0 0.85±0.12 ≤8.4 2.30±0.45 1.05
    Ø30.0 30.0+1.0 0.90±0.15 ≤10.0 2.40±0.45 1.05
    Ø40.0 40.0+1.0 0.95±0.15 ≤13.5 2.55±0.45 1.05

    Daralma Oranı: 4:1

    Boyut Olduğu gibi (mm) Test sonrası (mm)
    İç Çap Duvar kalınlığı İç Çap Duvar kalınlığı Yapışkan Astar Kalınlığı
    Ø4.0 4.0+0.6 0.50±0.08 ≤1.0 1.20±0.25 0.55
    Ø8.0 8.0+0.6 0.55±0.08 ≤2.0 1.55±0.25 0.70
    Ø8.0 8.0+0.6 0.40±0.08 ≤2.0 1.10±0.25 0.50
    Ø12.0 12.0+0.7 0.75±0.10 ≤3.0 2.05±0.30 0.90
    Ø12.0 12.0+0.7 0.50±0.10 ≤3.0 1.40±0.25 0.60
    Ø16.0 16.0+0.8 0.70±0.10 ≤4.0 2.10±0.30 1.00
    Ø16.0 16.0+0.8 0.60±0.10 ≤4.0 1.80±0.30 0.75
    Ø24.0 24.0+1.0 0.85±0.12 ≤6.0 2.60±0.40 1.20
    Ø24.0 24.0+1.0 0.75±0.12 ≤6.0 2.25±0.45 0.75
    Ø32.0 32.0+1.0 0.90±0.15 ≤8.0 2.90±0.45 1.40
    Ø32.0 32.0+1.2 0.80±0.15 ≤8.0 2.55±0.45 1.00
