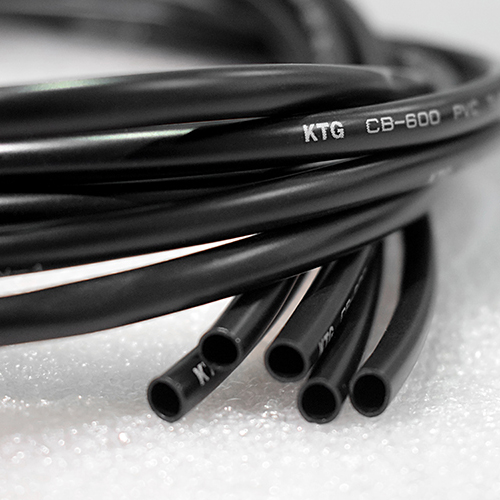

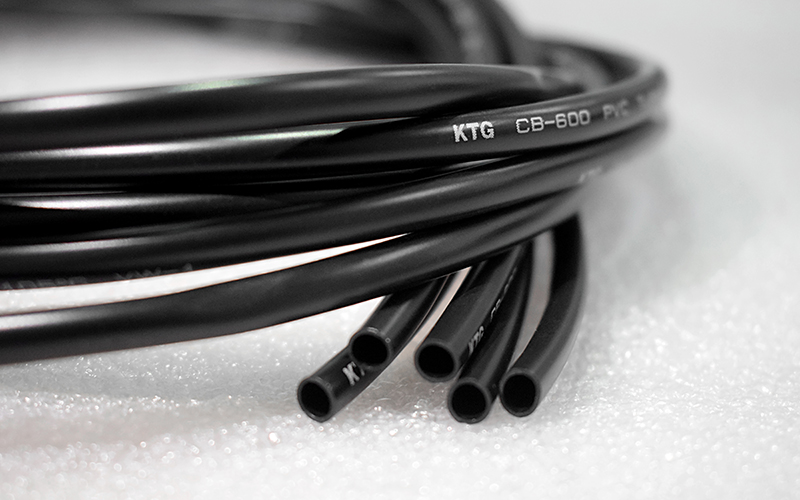

PVC Makaron

CB-300/600 (PVC)

PVC Makaron

Elektronik Uygulamalar için Daralmayan Makaronlar
  • PVC (Polivinil Klorür)
  • Esnek ve elastik
  • İdeal elektronik ve fiziksel özellikler, korozyon direnci
  • UL224 VW-1 alev geciktirme derecesi ve F-MARK sertifikasıyla uyumlu, iyi alev geciktirme performansı
İrtibat
Uygulamalar
  • PVC malzemeden üretilen makaronlarımız elektronik bileşenler, ev aletleri, otomotiv, makine, oyuncak ve spor malzemeleri gibi sektörlerde geniş uygulama alanı bulmaktadır.
Özellikler
  • Esnek ve elastik
  • İdeal elektronik ve fiziksel özellikler, korozyon direnci
  • UL224 VW-1 alev geciktirme derecesi ve F-MARK sertifikasıyla uyumlu, iyi alev geciktirme performansı
Teknik Veriler
Özellikler Test Yöntemi Performans Tipik Değerler
Çalışma sıcaklığı -  105℃ 105℃
Uzunlamasına değişim ASTMD2671  -5%~5% -3%
Çekiş gücü  ASTMD638  ≥10.4MPa 14.0Mpa
Nihai uzama ASTMD638  ≥200% 400%
Isıl işlem (136℃/168h)  - - -
İşlem sonrası çekme mukavemeti ASTMD638  ≥7.3MPa 9.3Mpa
İşlem sonrası nihai uzama  ASTMD638  ≥100% 200%
Çalışma voltajı -  300V/600V 300V/600V
Hacim direnci  ASTMD2671  ≥1.0×1010 Ω·cm 3.6×1010 Ω·cm
Dielektrik gücü (2500V/60s) UL224 Hasar yok Hasar yok
Isı şoku (180℃±1℃/4h)  UL224 Damlama yok, akma yok, çatlama yok Qualified
Soğuk şoku (-30℃±1h)  UL224 Çatlama yok Qualified
Bakır korozyonu(136℃/168h)  UL224 Korozyon yok Korozyon yok
Ölçüler
Boyut İç Çap (mm) Duvar kalınlığı (mm)
300V 600V
5/8 15.9 0.70±0.15 0.70±0.15
9/16 14.3 0.70±0.15 0.70±0.15
1/2 12.7 0.57±0.15 0.57±0.15
7/16 11.1 0.57±0.15 0.57±0.15
3/8 9.53 0.57±0.15 0.57±0.15
5/16 7.92 0.57±0.15 0.57±0.15
0# 8.38 0.45±0.15 0.57±0.15
1# 7.47 0.45±0.15 0.57±0.15
2# 6.68 0.45±0.15 0.57±0.15
3# 5.94 0.45±0.15 0.57±0.15
4# 5.28 0.45±0.15 0.57±0.15
5# 4.72 0.45±0.15 0.57±0.15
6# 4.22 0.45±0.15 0.57±0.15
7# 3.87 0.45±0.15 0.57±0.15
8# 3.38 0.45±0.15 0.57±0.15
9# 3.00 0.45±0.15 0.57±0.15
10# 2.69 0.35±0.10 0.57±0.10
11# 2.41 0.35±0.10 0.57±0.10
12# 2.16 0.35±0.10 0.57±0.10
13# 1.93 0.35±0.10 0.57±0.10
14# 1.68 0.35±0.10 0.57±0.10
15# 1.50 0.35±0.10 0.57±0.10
16# 1.34 0.35±0.10 0.57±0.10
17# 1.19 0.35±0.10 0.57±0.10
18# 1.07 0.35±0.10 0.45±0.10
19# 0.96 0.35±0.10 0.45±0.10
20# 0.86 0.35±0.10 0.45±0.10
21# 0.79 0.35±0.10 0.45±0.10
