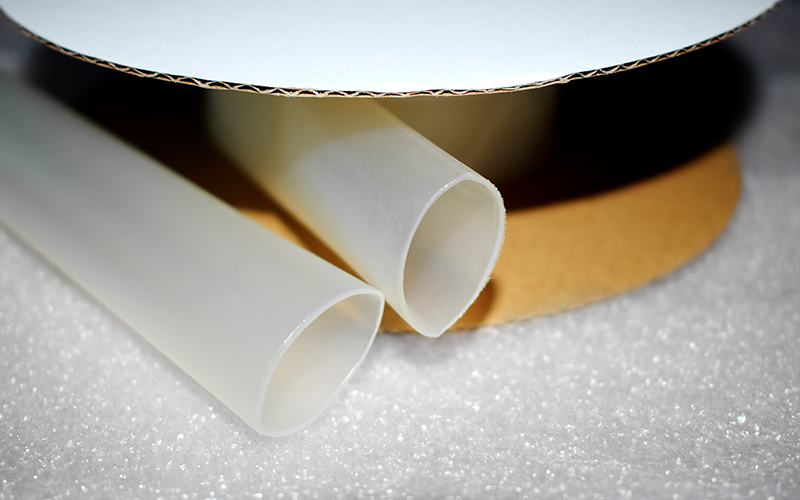

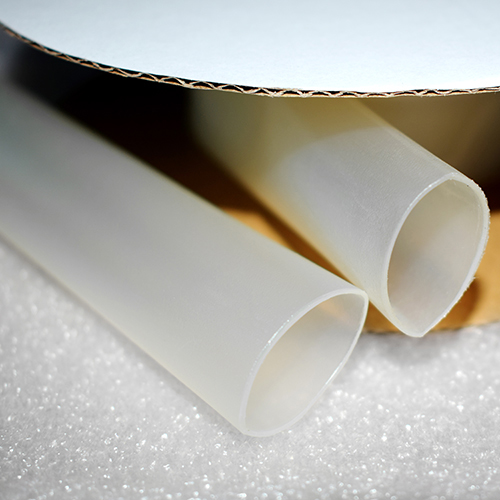

Şeffaf Çift Cidarlı Isıyla Daralan Makaron

CB-DWT (101)

Şeffaf Çift Cidarlı Isıyla Daralan Makaron

Elektronik Uygulamalar için Yapışkan Astarlı Isıyla Daralan Makaron
  • Dış kılıf: Modifiye poliolefin
  • İç duvar: Modifiye sıcakta eriyen yapıştırıcı
  • Küçültme Oranları: 2:1, 3:1, 4:1
  • Esnek ve kolayca bükülebilir
  • Daha düşük büzülme sıcaklığı ve daha hızlı büzülme hızı
  • Sürekli çalışma sıcaklığı: -55°C ila 105°C, küçültme sıcaklığı: 80°C ila 110°C
İrtibat
Uygulamalar
  • Şeffaf çift duvarlı ısıyla daralan makaronumuz, düşük sıcaklıkta büzülme, hızlı büzülme ve şeffaf esneklik gibi gereksinimleri karşılamak üzere özel olarak tasarlanmıştır.
Özellikler
  • Esnek ve kolayca bükülebilir
  • Daha düşük büzülme sıcaklığı ve daha hızlı büzülme hızı
  • Şeffaf dış kılıf ve yapışkan astar (dış kılıf için diğer renkler mevcuttur)
  • Sürekli çalışma sıcaklığı: -55°C ila 105°C, küçültme sıcaklığı: 80°C ila 110°C
Teknik Veriler
Özellikler  Test Yöntemi Performans  Tipik Değerler
Çekiş gücü  UL224  ≥10.4MPa 16.1MPa
Nihai uzama UL224  ≥200％ 529％
Sıcak hava fırınında ısıl işlem (158℃±2℃/168h)  UL224 - -
İşlem sonrası çekme mukavemeti UL224  ≥7.4MPa 10.8MPa
İşlem sonrası nihai uzama  UL224  ≥100％ 210％
Isı şoku(200℃±3℃/4h)  ASTMD745 Damlama yok, akma yok, çatlama yok Damlama yok, akma yok, çatlama yok
Soğuk şoku (-55℃±2℃/4h)  ASTMD745 Çatlama yok Çatlama yok
Dielektrik gücü  ASTMD2671 ≥19.7kV/mm 26kV/mm
Hacim direnci  ASTMD876  ≥1.0×1012 Ω·cm 3.6×1014 Ω·cm
Ölçüler

Daralma Oranı: 2: 1

Boyut İç Çap (mm) İşlem Sonrası Kalınlık (mm)
Olduğu gibi İşlem Sonrası Duvar Kalınlığı (mm) Yapışkan Astar Kalınlığı
Ø1.6 1.60+0.30 ≤0.80 0.55±0.10 0.25±0.03
Ø2.4 2.40+0.40 ≤1.20 0.55±0.10 0.25±0.03
Ø3.2 3.20+0.40 ≤1.60 0.60±0.10 0.30±0.03
Ø4.8 4.80+0.50 ≤2.40 0.70±0.10 0.35±0.03
Ø6.4 6.40+0.50 ≤3.20 0.75±0.15 0.40±0.04
Ø9.5 9.50+0.50 ≤4.80 0.80±0.15 0.40±0.04
Ø12.7 12.7+0.30 ≤6.40 0.85+0.15 0.40±0.04
Ø19.1 19.1+0.40 ≤9.50 0.95±0.20 0.45±0.04
Ø25.4 25.4+0.50 ≤12.70 1.10±0.20 0.50±0.05
Ø38.1 38.1+1.00 ≤19.00 1.25±0.20 0.50±0.05

Daralma Oranı: 3: 1

Boyut İç Çap (mm) İşlem Sonrası Kalınlık (mm)
Olduğu gibi İşlem Sonrası Duvar Kalınlığı (mm) Yapışkan Astar Kalınlığı
Ø3.2 3.20+0.50 ≤1.00 1.00±0.15 0.50±0.05
Ø4.7 4.70+0.50 ≤1.25 1.10±0.15 0.50±0.05
Ø6.0 6.00+0.60 ≤2.00 1.00±0.15 0.50±0.05
Ø6.4 6.40+0.60 ≤2.00 1.20±0.15 0.50±0.05
Ø8.0 8.00+0.60 ≤2.50 1.35±0.20 0.60±0.05
Ø9.5 9.50+0.70 ≤3.00 1.35±0.20 0.60±0.06
Ø12.0 12.0+0.70 ≤4.00 1.50±0.20 0.70±0.07
Ø12.7 12.7+0.70 ≤4.00 1.75±0.25 0.80±0.08
Ø18.0 18.0+0.90 ≤6.00 1.70±0.25 0.80±0.08
Ø19.1 19.10+0.90 ≤6.00 2.00±0.30 0.80±0.08
Ø25.4 25.4+1.00 ≤8.40 2.30±0.30 1.05±0.10

Daralma Oranı: 4: 1

Boyut İç Çap (mm) İşlem Sonrası Kalınlık (mm)
Olduğu gibi İşlem Sonrası Duvar Kalınlığı (mm) Yapışkan Astar Kalınlığı
Ø4.0 4.00+0.60 ≤1.00 1.20±0.20 0.55±0.05
Ø6.0 6.00+0.60 ≤1.25 1.30±0.20 0.55±0.05
Ø8.0 8.00+0.60 ≤2.00 1.55±0.20 0.70±0.07
Ø8.0 8.00+0.60 ≤1.65 1.50±0.20 0.75±0.07
Ø12.0 12.0+0.70 ≤3.00 2.05±0.30 0.90±0.09
Ø12.0 12.0+0.70 ≤2.40 1.90±0.30 1.00±0.09
Ø16.0 16.0+0.80 ≤4.00 2.10±0.30 1.00±0.10
Ø18.0 16.0+0.80 ≤4.50 2.40±0.35 1.35±0.13
Ø24.0 24.0+1.00 ≤6.00 2.60±0.40 1.20±0.12
Ø32.0 32.0+1.00 ≤8.00 2.90±0.45
1.40±0.14
