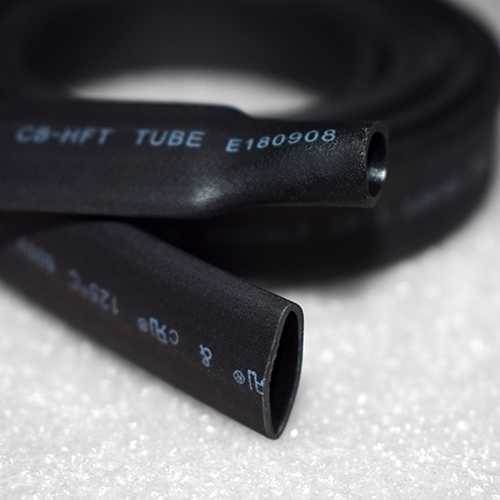

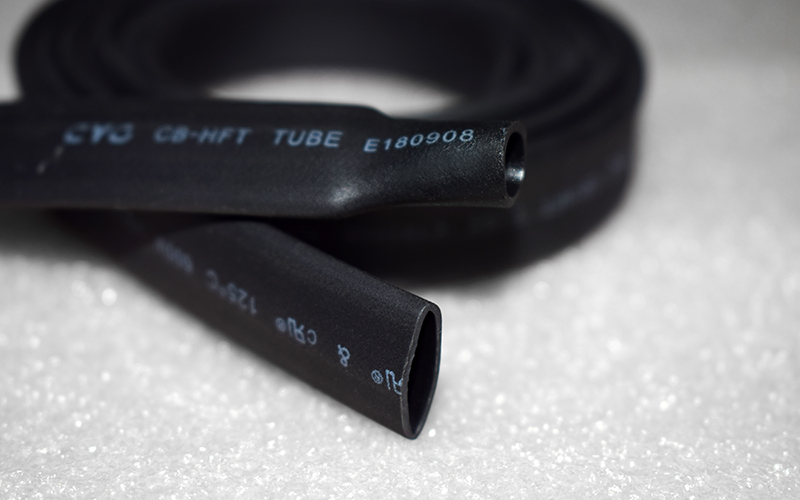

Düşük Isıyla Daralan Makaron

CB-HFT (LS)

Elektronik Uygulamalar için Tek Cidarlı Duvarlı Isıyla Daralan Makaron

Modifiye poliolefin
Küçültme Oranı: 2:1
Yumuşak ve elastik
Halojensiz, düşük dumanlı ve RoHS, REACH ve SONY gibi çevre standartlarıyla uyumlu
UL224 sertifikalı (Sertifika Numarası: E180908)

İrtibat

Uygulamalar

Düşük sıcaklıkta ısıyla daralan makaronumuz, PVC tel ve kablo gibi ısıya duyarlı bileşenlerin korunması için idealdir.

Özellikler

Yumuşak ve elastik
Halojensiz, düşük dumanlı ve RoHS, REACH ve SONY gibi çevre standartlarıyla uyumlu
UL224 VW-1 alev geciktirici gerekliliklerini ve F işareti sertifikasyonunu karşılar
UL224 sertifikalı (Sertifika Numarası: E180908)
İdeal yalıtım, sıcaklık direnci ve voltaj dayanımı performansı
Nispeten düşük sıcaklık koşullarında hızlı büzülme (65°C'lik büzülme sıcaklığı, 95°C'lik tam büzülme sıcaklığı)

Teknik Veriler

Özellikler	Test Yöntemi	Performans
Daralma sıcaklığı	UL224	125℃
Uzunlamasına değişiklik	ASTMD2671	-5％~5％
Çekiş gücü	ASTMD638	≥10.4MPa
Nihai uzama	ASTMD638	≥200％
Sıcak hava fırınında ısıl işlem (158°±2°C/168 saat)	-	-
İşlem sonrası çekme mukavemeti	ASTMD638	≥7.3MPa
İşlem sonrası nihai uzama	ASTMD638	≥100%
Çalışma voltajı	UL224	600V/300V
Hacim direnci	ASTMD2671	≥1.0×10¹² Ω·cm
Dielektrik gücü(2500V/60s)	UL224	Hasar yok
Isı şoku	UL224	Damlama yok, akma yok, çatlama yok
Eşmerkezlilik	ASTMD2671	≥70%

Ölçüler

600V Isıyla Büzüşen Makaronlar

Boyut	Olduğu gibi (mm)		İşlem Sonrası (mm)
Boyut	İç Çap	Duvar kalınlığı	İç Çap	Duvar kalınlığı
Ø0.7	1.0+0.2/-0.1	0.18±0.05	≤0.40	0.32±0.08
Ø0.8	1.2+0.2/-0.1	0.18±0.05	≤0.45	0.34±0.08
Ø1.0	1.5+0.2/-0.1	0.18±0.05	≤0.60	0.36±0.08
Ø1.5	2.1+0.2/-0.1	0.18±0.05	≤0.80	0.36±0.08
Ø2.0	2.5+0.2/-0.1	0.20±0.05	≤1.00	0.42±0.08
Ø2.5	3.0+0.2/-0.1	0.22±0.05	≤1.25	0.46±0.08
Ø3.0	3.5+0.2/-0.1	0.22±0.05	≤1.50	0.46±0.08
Ø3.5	4.0+0.2/-0.1	0.22±0.05	≤1.75	0.46±0.08
Ø4.0	4.6+0.2/-0.1	0.22±0.05	≤2.00	0.46±0.08
Ø4.5	5.0+0.2/-0.1	0.23±0.05	≤2.25	0.46±0.08
Ø5.0	5.5+0.2/-0.1	0.25±0.05	≤2.50	0.50±0.08
Ø5.5	6.0+0.2/-0.1	0.25±0.05	≤2.75	0.50±0.08
Ø6.0	6.5+0.2/-0.1	0.25±0.05	≤3.00	0.55±0.10
Ø6.5	6.9+0.2/-0.1	0.25±0.05	≤3.25	0.55±0.10
Ø7.0	7.5+0.2/-0.1	0.25±0.05	≤3.50	0.55±0.10
Ø8.0	8.5+0.2/-0.1	0.28±0.06	≤4.00	0.58±0.10
Ø9.0	9.5+0.2/-0.1	0.28±0.06	≤4.50	0.58±0.10
Ø10.0	10.5+0.3/-0.1	0.28±0.06	≤5.00	0.58±0.10
Ø11.0	11.5+0.3/-0.1	0.28±0.06	≤5.50	0.58±0.10
Ø12.0	12.5+0.3/-0.1	0.28±0.06	≤6.00	0.58±0.10
Ø13.0	13.5+0.3/-0.1	0.28±0.06	≤6.50	0.58±0.10
Ø14.0	14.5+0.3/-0.1	0.28±0.06	≤7.00	0.58±0.10
Ø15.0	15.5+0.3/-0.1	0.28±0.06	≤7.50	0.58±0.10
Ø16.0	16.5+0.3/-0.1	0.28±0.06	≤8.00	0.58±0.10
Ø17.0	17.5+0.3/-0.1	0.28±0.06	≤8.50	0.58±0.10
Ø18.0	18.5+0.3/-0.1	0.32±0.08	≤9.00	0.68±0.10
Ø20.0	20.6+0.5/-0.2	0.32±0.08	≤10.0	0.68±0.10
Ø22.0	22.6+0.7/-0.2	0.35±0.08	≤11.0	0.72±0.10
Ø25.0	25.6+0.7/-0.2	0.40±0.10	≤12.5	0.78±0.12
Ø28.0	28.6+0.7/-0.2	0.40±0.10	≤14.0	0.78±0.12
Ø30.0	30.6+0.7/-0.2	0.40±0.10	≤15.0	0.82±0.12
Ø35.0	35.6+0.7/-0.2	0.45±0.10	≤17.5	0.92±0.12
Ø40.0	41.0±0.50	0.50±0.12	≤20.0	1.00±0.15
Ø45.0	46.0±0.50	0.50±0.12	≤22.5	1.00±0.15
Ø50.0	51.0±0.50	0.55±0.15	≤25.0	1.10±0.15
Ø55.0	55.5±1.00	0.55±0.15	≤27.5	1.10±0.15
Ø60.0	60.5±1.00	0.60±0.15	≤30.0	1.25±0.20
Ø70.0	71.0±1.00	0.60±0.15	≤35.0	1.25±0.20
Ø80.0	81.0±1.00	0.60±0.15	≤40.0	1.25±0.20
Ø90.0	91.0±1.00	0.60±0.15	≤45.0	1.25±0.20
Ø100.0	101.0±1.00	0.60±0.15	≤50.0	1.25±0.20
