Halojensiz Alev Geciktirici Makaron | Plastik Makaron Üreticisi| KTG

CB-HFT

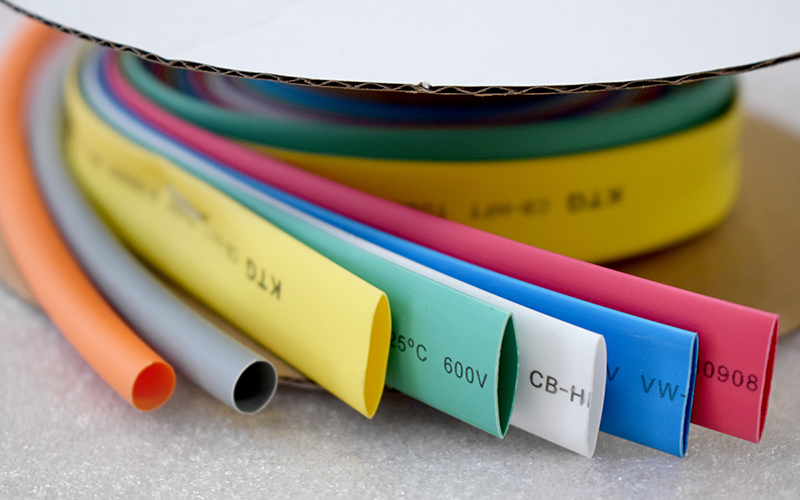

Halojensiz Alev Geciktirici Isıyla Daralan Makaron

Elektronik Uygulamalar için Tek Cidarlı Isıyla Daralan Makaron

Modified polyolefin
Daralma Oranı: 2:1
Yumuşak ve elastik
Halojensiz, az dumanlı ve RoHS, REACH ve SONY gibi standartlarla uyumlu
UL224 VW-1 alev geciktirici gerekliliklerini ve F işareti sertifikasyonunu karşılar

İrtibat

Uygulamalar

Halojen içermeyen alev geciktirici ısıyla daralan makaronumuz elektronik yalıtım ve koruma için tasarlanmıştır.
Otomotiv, metro, inşaat, kamu tesisleri gibi elektronik ve elektronik ürünlerin yer aldığı endüstrilerde yaygın olarak kullanılmaktadır.

Özellikler

Yumuşak ve elastik
Halojensiz, az dumanlı ve RoHS, REACH ve SONY gibi standartlarla uyumlu
UL224 VW-1 alev geciktirici gerekliliklerini ve F işareti sertifikasyonunu karşılar
UL224 sertifikalı (Sertifika Numarası: E180908)
İdeal yalıtım, sıcaklık direnci ve voltaj dayanımı performansı

Teknik Veriler

Özellikler	Test Yöntemi	Performans
Düzelme süresi	UL224	5dk
Çalışma sıcaklığı	UL224	-40℃~125℃
Uzunlamasına değişim	ASTMD2671	-5％~5％
Çekiş kuvveti	ASTMD2671	≥10.4MPa
Nihai uzama	ASTMD2671	≥200％
Sıcak hava fırınında ısıl işlem (158°C/168 saat)	-	-
İşlem sonrası çekme mukavemeti	ASTMD2671	≥7.3MPa
İşlem sonrası nihai uzama	ASTMD2671	≥100%
Çalışma voltajı	ASTMD876	300V/600V
Hacim direnci	UL224	≥1.0×10¹² Ω·cm
Dielektrik gücü (2500V/60s)	UL224	Sorunsuz
Bakır korozyonu (158℃/168h)	UL224	Korozyon yok
Isı şoku	UL224	Çatlama yok
Soğuk şoku	UL224	Çatlama yok
Yanıcılık	UL224	VW-1

Ölçüler

600V Isıyla Büzüşen Makaronlar

Boyut	Olduğu gibi (mm)		İşlem Sonrası (mm)
Boyut	İç Çap	Duvar kalınlığı	İç Çap	Duvar kalınlığı
Ø0.8	1.2+0.2/-0.1	0.20±0.05	≤0.45	0.40±0.06
Ø1.0	1.50±0.15	0.20±0.05	≤0.60	0.40±0.06
Ø1.5	2.00±0.15	0.20±0.05	≤0.80	0.40±0.06
Ø2.0	2.50±0.15	0.20±0.05	≤1.00	0.42±0.06
Ø2.5	3.00±0.15	0.22±0.05	≤1.25	0.46±0.08
Ø3.0	3.50±0.15	0.25±0.06	≤1.50	0.48±0.08
Ø3.5	4.00±0.20	0.25±0.06	≤1.75	0.48±0.08
Ø4.0	4.50±0.20	0.25±0.06	≤2.00	0.48±0.08
Ø4.5	5.00±0.20	0.25±0.06	≤2.25	0.54±0.08
Ø5.0	5.50±0.20	0.25±0.06	≤2.50	0.50±0.08
Ø6.0	6.50±0.20	0.25±0.06	≤3.00	0.50±0.08
Ø6.5	7.00±0.20	0.30±0.07	≤3.25	0.58±0.08
Ø7.0	7.70±0.30	0.30±0.08	≤3.50	0.58±0.08
Ø8.0	8.70±0.30	0.36±0.09	≤4.00	0.70±0.10
Ø9.0	9.70±0.30	0.36±0.09	≤4.50	0.72±0.10
Ø10	10.70±0.30	0.36±0.09	≤5.00	0.72±0.10
Ø11	11.70±0.30	0.36±0.09	≤5.50	0.72±0.10
Ø12	12.70±0.30	0.36±0.09	≤6.00	0.72±0.10
Ø14	14.70±0.30	0.36±0.09	≤7.00	0.72±0.10
Ø15	15.70±0.40	0.36±0.09	≤7.50	0.70±0.10
Ø16	16.70±0.40	0.36±0.09	≤8.00	0.70±0.10
Ø18	18.70±0.50	0.40±0.10	≤9.00	0.78±0.10
Ø20	20.70±0.50	0.40±0.10	≤10.0	0.80±0.10
Ø22	22.70±0.60	0.46±0.12	≤11.0	0.86±0.10
Ø28	29.20±0.70	0.46±0.12	≤14.0	0.94±0.15
Ø30	31.00±0.80	0.46±0.12	≤15.0	1.00±0.15
Ø35	36.00±0.80	0.50±0.13	≤17.5	1.00±0.15
Ø36	37.00±1.00	0.50±0.13	≤18.0	1.02±0.15
Ø40	41.00±0.80	0.50±0.13	≤21.0	1.15±0.15
Ø45	46.00±0.80	0.55±0.12	≤22.5	1.15±0.15
Ø50	52.00±1.00	0.55±0.12	≤25.0	1.10±0.15
Ø60	62.00±1.20	0.55±0.14	≤30.0	1.15±0.15
Ø80	82.00±1.20	0.60±0.15	≤40.0	1.25±0.20

sıyla Daralan Makaron 300V I

Boyut	Olduğu gibi (mm)		İşlem Sonrası (mm)
Boyut	İç Çap	Duvar kalınlığı	İç Çap	Duvar kalınlığı
Ø0.6	0.8+0.2/-0.1	0.13±0.03	≤0.40	0.20±0.06
Ø0.7	0.9+0.2/-0.1	0.13±0.03	≤0.45	0.22±0.06
Ø0.8	1.2+0.2/-0.1	0.13±0.03	≤0.45	0.23±0.06
Ø1.0	1.50±0.15	0.13±0.03	≤0.60	0.25±0.06
Ø1.5	2.00±0.15	0.13±0.03	≤0.80	0.25±0.06
Ø2.0	2.50±0.15	0.15±0.04	≤1.00	0.30±0.06
Ø2.5	3.00±0.15	0.15±0.04	≤1.25	0.30±0.06
Ø3.0	3.50±0.15	0.15±0.04	≤1.50	0.30±0.06
Ø3.5	4.00±0.20	0.15±0.04	≤1.75	0.30±0.06
Ø4.0	4.50±0.20	0.15±0.04	≤2.00	0.30±0.06
Ø4.5	5.00±0.20	0.15±0.04	≤2.25	0.30±0.06
Ø5.0	5.50±0.20	0.15±0.04	≤2.50	0.30±0.06
Ø6.0	6.50±0.20	0.18±0.05	≤3.00	0.36±0.06
Ø6.5	7.00±0.20	0.18±0.05	≤3.25	0.36±0.05
Ø7.0	7.70±0.30	0.18±0.05	≤3.50	0.36±0.05
Ø8.0	8.50±0.30	0.18±0.05	≤4.00	0.36±0.05
Ø9.0	9.50±0.30	0.18±0.05	≤4.50	0.36±0.05
Ø10.0	10.50±0.30	0.18±0.05	≤5.00	0.36±0.05
Ø11.0	11.50±0.30	0.18±0.05	≤5.50	0.36±0.05
Ø12.0	12.50±0.30	0.18±0.05	≤6.00	0.36±0.05
Ø13.0	13.50±0.30	0.18±0.04	≤6.50	0.36±0.06
Ø14.0	14.50±0.30	0.18±0.04	≤7.00	0.36±0.06
Ø15.0	15.50±0.30	0.18±0.04	≤7.50	0.36±0.06
Ø16.0	16.50±0.30	0.20±0.05	≤8.00	0.40±0.06
Ø17.0	17.50±0.30	0.20±0.05	≤8.50	0.40±0.06
Ø18.0	18.60±0.40	0.20±0.05	≤9.00	0.40±0.06
Ø20.0	20.60±0.40	0.20±0.05	≤10.00	0.40±0.06
Ø22.0	22.60±0.40	0.20±0.05	≤11.00	0.40±0.06
Ø25.0	25.70±0.40	0.20±0.05	≤12.50	0.40±0.06
Ø30.0	31.00±0.50	0.23±0.06	≤15.00	0.48±0.08
Ø32.0	32.00+2.00	0.25±0.08	≤16.00	0.48±0.08
Ø40.0	40.00+2.00	0.25±0.08	≤20.00	0.48±0.08
Ø60.0	61.00±2.00	0.30±0.08	≤30.00	0.60±0.10
