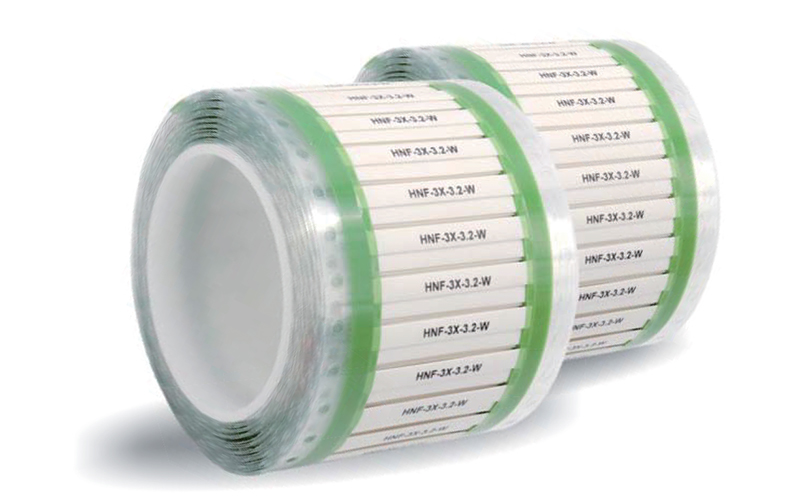

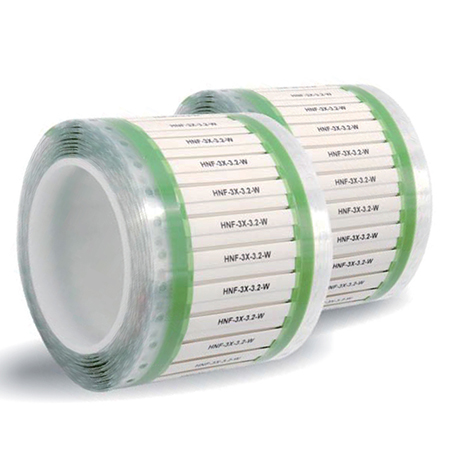

Dumansız Halojensiz Isıyla Daralan Kablo Etiketi

CYG-MT (HNF)

Dumansız Halojensiz Isıyla Daralan Kablo Etiketi

Tel ve Kablo Yönetimi için Isıyla Daralan Etiketleme Makaronu
  • Malzeme: Sıfır halojen içerikli poliolefin
  • Küçültme oranı: 2:1 / 3:1
  • Küçültme oranı: 2:1, 3:1
  • İlk büzülme sıcaklığı: ≥ +85°C
  • Tam büzülme sıcaklığı: ≥ +115°C
  • Çalışma sıcaklığı: -55°C ila +125°C
İrtibat
Uygulamalar
  • Düşük dumanlı sıfır halojen ısıyla daralan etiketlerimiz, yüksek hızlı demiryolu, metro ve kentsel raylı ulaşım sistemlerinin özel kablo tanımlama ihtiyaçlarını karşılamak üzere özel olarak tasarlanmıştır.
  • Üstün alev geciktirici, düşük duman yoğunluğu ve düşük duman toksisitesi sunar.
  • Bu kablo işaretleyici demiryolu taşımacılığı, iletişim ve hassas alet endüstrilerinde yaygın olarak kullanılmaktadır.
Özellikler
  • Küçültme oranı: 2:1, 3:1
  • İlk büzülme sıcaklığı: ≥ +85°C
  • Tam büzülme sıcaklığı: ≥ +115°C
  • Çalışma sıcaklığı: -55°C ila +125°C
  • Yüksek esneklik, hafiflik ve alev geciktirici
  • RoHS, IEC61249-2-21, EU 2002/72/EC ve SS 00259 çevre standartlarıyla uyumludur
  • Standart renkler: sarı, beyaz (özel renkler mevcuttur)
Standartlar
  • ASTMD2671, SAE-AS 81531, MIL-STD-202G method 215K;
  • NFF16-101, BS6853:1999 locomotive standard, la grade;
  • EN45545-2, DIN5510-2;
Tavsiye Edilen Yazıcı
  • WO-III110-600 (termal transfer)
ŞeritTavsiye Edilen
  • WO-80500BK (termal transfer)
Teknik Veriler
Özellikler  Test Yöntemi Typical Value
Çekiş gücü  ISO 37  ≥10.3MPa
Nihai uzama ISO 37  ≥200％
Isıl işlem (158℃/168h)  - -
Isıl işlem sonrası çekiş gücü  ISO188 ≥6.9
Isıl işlem sonrası nihai uzama  ISO188 ≥100
Yanıcılık NF F16-101 I2, F2
Uzunlamasına değişim (%)  UL224, 200℃×3min  2X: -10~+1
3X: -15~+5
Isı şoku  UL224, 225℃×4h Çatlama akma yok
Soğuk şoku UL224, -55℃×1h Çatlama yok
Su soğurumu  ASTMD570 ＞1.0
Dielektrik gücü (kV/mm)  IEC 60243 ≥19.7
Hacim direnci IEC 60093 ≥1014
Ölçüler

Küçülme oranı: 2:1

Sipariş Kodu Olduğu gibi (mm) İşlem Sonrası (mm)
İç Çap Genişlik Duvar kalınlığı (Çift Duvar) İç Çap Duvar kalınlığı (Tek Duvar)
HNF-M-2X-1.6- 2.05±0.21 3.70±0.4 0.48±0.10 ≤0.80 0.44±0.06
HNF-M-2X-2.4- 2.87±0.23 5.00±0.4 0.49±0.10 ≤1.20 0.46±0.06
HNF-M-2X-3.2- 3.69±0.25 6.30±0.4 0.50±0.10 ≤1.60 0.58±0.06
HNF-M-2X-4.8- 5.33±0.28 8.9±0.4 0.52±0.10 ≤2.40 0.58±0.06
HNF-M-2X-6.4- 6.98±0.31 11.5±0.4 0.54±0.10 ≤3.20 0.62±0.06
HNF-M-2X-9.5- 10.28±0.35 16.7±0.5 0.55±0.11 ≤4.75 0.63±0.06
HNF-M-2X-12.7- 13.51±0.38 21.8±0.6 0.55±0.11 ≤6.35 0.65±0.07
HNF-M-2X-19- 20.11±0.43 32.2±0.6 0.55±0.11 ≤9.53 0.68±0.07
HNF-M-2X-25- 26.66±0.47 42.5±0.7 0.58±0.12 ≤12.7 0.70±0.07
HNF-M-2X-38- 39.81±0.53 63.2±0.8 0.59±0.12 ≤19.1 0.75±0.08
HNF-M-2X-51- 52.97±0.58 83.9±0.9 0.60±0.12 ≤25.4 0.75±0.08
HNF-M-2X-76- 79.30±0.66 125.3±1.0 0.73±0.13 ≤38.1 0.75±0.09

Küçülme oranı: 3:1

Sipariş Kodu Olduğu gibi (mm) İşlem Sonrası (mm)
İç Çap Genişlik Duvar kalınlığı (Çift Duvar) İç Çap Duvar kalınlığı (Tek Duvar)
HNF-M-3X-1.6- 2.06±0.21 3.70±0.4 0.50±0.10 ≤0.53 0.57±0.06
HNF-M-3X-2.4- 2.88±0.23 5.00±0.4 0.50±0.10 ≤0.80 0.61±0.06
HNF-M-3X-3.2- 3.70±0.25 6.30±0.4 0.51±0.10 ≤1.06 0.61±0.06
HNF-M-3X-4.8- 5.34±0.28 8.9±0.4 0.51±0.10 ≤1.60 0.70±0.06
HNF-M-3X-6.4- 6.99±0.31 11.5±0.4 0.52±0.10 ≤2.36 0.75±0.06
HNF-M-3X-9.5- 10.3±0.35 16.7±0.5 0.54±0.11 ≤3.20 0.80±0.06
HNF-M-3X-12.7- 13.5±0.38 21.8±0.6 0.54±0.11 ≤4.75 0.84±0.07
HNF-M-3X-19- 20.1±0.43 32.2±0.6 0.55±0.11 ≤6.35 0.90±0.07
HNF-M-3X-25- 26.7±0.47 42.5±0.7 0.55±0.12 ≤8.47 0.90±0.07
HNF-M-3X-38- 39.8±0.53 63.2±0.8 0.56±0.12 ≤12.9 0.95±0.08
HNF-M-3X-51- 53.0±0.58 83.9±0.9 0.57±0.12 ≤17.2 0.95±0.08
HNF-M-3X-76- 79.3±0.66 125.3±1.0 0.57±0.13 ≤25.8 1.03±0.09
