Isıyla Daralan Bara Makaronları
İrtibat

CYG-BT

Isıyla Daralan Bara Makaronları

Bara koruması için yalıtım makaronları
  • Malzeme: Çapraz bağlı modifiye poliolefin
  • Küçültme oranı: 2,5:1
  • Çevre dostu ve düşük dumanlı ürünümüz RoHS çevre standartlarını karşılamaktadır.
  • Üstün yalıtım performansı sergileyerek baralarınız için ideal koruma sağlar.
Uygulamalar

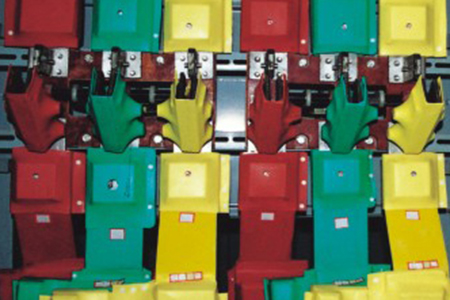

  • Bara borularımız, hem yüksek hem de alçak gerilim şalt sistemlerinde bara izolasyonu ve koruması alanında geniş uygulama alanları bulmaktadır. Canlı baralara temastan kaynaklanan kazaları etkili bir şekilde önler.
  • Küçük hayvanlarla iletken elemanlar arasındaki teması önleyen borularımız, kısa devre ve deşarj arızası riskini azaltır.
  • Bara borularımız aynı zamanda korozyona, kirliliğe ve parlamalara karşı da koruma sağlar. Ayrıca yalıtım özelliklerini artırır, aralık gereksinimlerini azaltır ve şalt sistemlerinin kompakt tasarımını kolaylaştırır.
Özellikler
  • Çevre dostu ve düşük dumanlı ürünümüz RoHS çevre standartlarını karşılamaktadır.
  • Üstün yalıtım performansı sergileyerek baralarınız için ideal koruma sağlar.
  • Çeşitli çevre koşullarına dayanıklı, üstün dayanıklılık gösterir.
  • Minimum büzülme sıcaklığı: 110°C.
Fiziksel ve Kimyasal
Özellikler  Test Yöntemi Tipik Değer
Çekiş gücü (MPa)  GB/T1040 ≥8.0
Uzunlamasına değişim (%)  GB/T1040 ≥300
Isıl işlem - -
Isıl işlem sonrası çekiş gücü  GB/T1040, GB/T7141  ±20
Isıl işlem sonrası nihai uzama (%)  GB/T1040, GB/T7141 ±20
Radyal daralma(%)  ASTMD2671 ≥50
Uzunlamasına değişim (%)  ASTMD2671 ±20
Eşmerkezlilik(%)  UL224 ≤30
Isı şoku(160℃/4h)  JB7829 Çatlama akma yok
Düşük sıcaklık esnekliği (-40℃)  - Çatlama yok
Yanıcılık(oxygen index 0.1)  GB/T2406 ≥28
Güç frekansı dayanım gerilimi (kV/mm) GB/T1408.1  2-95
Dielektrik gücü (kV/mm)  GB/T1408.1  ≥20
Hacim direnci GB/T1410  ≥4.3×10 14
Sertlik (shore A)  GB 2411 ≤90
Electronic
Özellikler Unit Performans
1kV 10kV 20kV 35kV
Güç frekansı voltaj testi kV 2 42 50 95
yıldırım darbe gerilimi testi kV 4 75 95 185
Ölçüler

1kV Bara Koruması Isıyla Daralan Makaron

Boyut Uygulanabilir Bara Genişliği Olduğu gibi (mm) İşlem Sonrası (mm) Paketleme (m/reel)
İç Çap Duvar kalınlığı İç Çap Duvar kalınlığı
1kV WMPG 30/15 30 31.5±1.0 0.45±0.15 ≤15.0 0.95±0.15 50
1kV WMPG 35/18 35 36.5±1.5 0.45±0.15 ≤18.0 0.95±0.15 50
1kV WMPG 40/20 40 41.5±1.5 0.50±0.15 ≤20.0 0.95±0.15 50
1kV WMPG 45/23 45 46.5±1.5 0.50±0.15 ≤23.0 1.00±0.15 25
1kV WMPG 50/25 50 51±2.0 0.50±0.15 ≤25.0 1.00±0.15 25
1kV WMPG 60/30 60 60±3.0 0.55±0.20 ≤30.0 1.00±0.15 25
1kV WMPG 65/33* 65 65±3.0 0.55±0.20 ≤33.0 1.10±0.20 25
1kV WMPG 70/35 70 70±3.0 0.55±0.20 ≤35.0 1.10±0.20 25
1kV WMPG 75/38* 75 75±3.0 0.55±0.20 ≤38.0 1.15±0.20 25
1kV WMPG 80/40 80/100 80±3.0 0.55±0.20 ≤40.0 1.20±0.20 25
1kV WMPG 85/43* 80/100 85±3.0 0.55±0.20 ≤43.0 1.20±0.20 25
1kV WMPG 90/45 100 90±4.0 0.55±0.20 ≤45.0 1.20±0.20 25
1kV WMPG 100/50 100/120 100±4.0 0.60±0.20 ≤50.0 1.20±0.20 25
1kV WMPG 120/60 150 120±4.0 0.65±0.20 ≤60.0 1.30±0.20 25
1kV WMPG 150/75 180 150±4.0 0.65±0.20 ≤75.0 1.30±0.20 25
1kV WMPG 180/90 MAX 180±4.0 0.70±0.20 ≤90.0 1.46±0.20 25
1kV WMPG 210/105* MAX 210±4.0 0.70±0.20 ≤105 1.46±0.20 25
1kV WMPG 230/115* MAX 230±4.0 0.70±0.20 ≤115 1.46±0.20 25
1kV WMPG 250/125* MAX 250±5.0 0.70±0.20 ≤125 1.46±0.20 25
1kV WMPG 300/150* MAX 300±5.0 0.70±0.20 ≤150 1.46±0.20 25

10kV Bara Koruması Isıyla Daralan Boru

Boyut Uygulanabilir Bara Genişliği (kare/yuvarlak) Olduğu gibi (mm) İşlem Sonrası (mm) Paketleme (m/reel)
İç Çap Duvar kalınlığı İç Çap Duvar kalınlığı
10kV WMPG 15/8 15/12 15±0.8 1.20±0.30 ≤8.0 2.1±0.30 25
10kV WMPG 20/10 20/15 20±0.8 1.20±0.30 ≤10.0 2.1±0.30 25
10kV WMPG 25/12 25/18 25±0.8 1.20±0.30 ≤12.5 2.1±0.30 25
10kV WMPG 30/15 30/20 30±0.8 1.20±0.30 ≤15.0 2.1±0.30 25
10kV WMPG 30/18 35/25 36±1.0 1.20±0.30 ≤18.0 2.1±0.30 25
10kV WMPG 40/20 40/30 40±1.0 1.20±0.30 ≤20.0 2.3±0.30 25
10kV WMPG 50/25 50/35 50±2.0 1.20±0.30 ≤25.0 2.3±0.30 25
10kV WMPG 60/30 60/45 60±3.0 1.20±0.30 ≤30.0 2.3±0.30 25
10kV WMPG 65/33* 65/45 65±3.0 1.20±0.30 ≤33.0 2.3±0.30 25
10kV WMPG 70/35 70/50 70±3.0 1.20±0.30 ≤35.0 2.3±0.30 25
10kV WMPG 75/38* 75/50 75±3.0 1.20±0.30 ≤38.0 2.3±0.30 25
10kV WMPG 85/43* 80/55 80±3.0 1.20±0.30 ≤40.0 2.3±0.30 25
10kV WMPG 80/40 80/65 85±3.0 1.20±0.30 ≤43.0 2.4±0.30 25
10kV WMPG 85/43* 100/75 100±4.0 1.20±0.30 ≤50.0 2.4±0.30 25
10kV WMPG 100/50 120/85 120±4.0 1.20±0.30 ≤60.0 2.4±0.30 25
10kV WMPG 120/60 150/105 150±4.0 1.20±0.30 ≤75.0 2.4±0.30 25
10kV WMPG 150/75 180/120 180±5.0 1.20±0.30 ≤90.0 2.4±0.30 25
10kV WMPG 180/90 210/140 210±5.0 1.20±0.40 ≤105 2.4±0.30 20
10kV WMPG 210/105* 230/150 230±5.0 1.20±0.40 ≤115 2.4±0.30 20
10kV WMPG 230/115* 250/180 250±5.0 1.20±0.40 ≤125 2.4±0.30 20
10kV WMPG 300/150* 300/210 300±5.0 1.20±0.40 ≤150 2.4±0.30 15

20kV Bara Koruması Isıyla Daralan Boru

Boyut Uygulanabilir Bara Genişliği (kare/yuvarlak) Olduğu gibi (mm) İşlem Sonrası (mm) Paketleme (m/reel)
İç Çap Duvar kalınlığı İç Çap Duvar kalınlığı
20kV WMPG 15/8 15/12 15±0.8 1.30±0.30 ≤8.0 2.30±0.30 20
20kV WMPG 20/10 20/15 20±0.8 1.30±0.30 ≤10.0 2.30±0.30 20
20kV WMPG 25/12 25/18 25±0.8 1.30±0.30 ≤13.0 2.30±0.30 20
20kV WMPG 30/15 32/20 30±0.8 1.30±0.30 ≤15.0 2.30±0.30 20
20kV WMPG 40/20 40/30 40±1.0 1.40±0.40 ≤20.0 2.60±0.40 20
20kV WMPG 50/25 50/35 50±2.0 1.40±0.40 ≤25.0 2.60±0.40 25
20kV WMPG 60/30 60/45 60±3.0 1.40±0.40 ≤30.0 2.60±0.40 25
20kV WMPG 65/33* 65/45 65±3.0 1.40±0.40 ≤33.0 2.60±0.40 25
20kV WMPG 70/35 70/50 70±3.0 1.40±0.40 ≤35.0 2.60±0.40 25
20kV WMPG 75/38 75/50 75±3.0 1.40±0.40 ≤38.0 2.60±0.40 25
20kV WMPG 80/40 80/55 80±3.0 1.40±0.40 ≤40.0 2.60±0.40 25
20kV WMPG 85/43* 80/65 85±3.0 1.40±0.40 ≤43.0 2.60±0.40 25
20kV WMPG 100/50 100/75 100±4.0 1.40±0.40 ≤50.0 2.60±0.40 25
20kV WMPG 120/60 120/85 120±4.0 1.40±0.40 ≤60.0 2.60±0.40 25
20kV WMPG 150/75 150/105 150±4.0 1.40±0.40 ≤75.0 2.60±0.40 25
20kV WMPG 180/90 180/120 180±5.0 1.40±0.40 ≤90.0 2.60±0.40 25
20kV WMPG 210/105* 210/140 210±5.0 1.40±0.40 ≤105 2.60±0.40 20
20kV WMPG 230/115* 230/150 230±5.0 1.40±0.40 ≤115 2.60±0.40 20

35kV Bara Koruması Isıyla Daralan Boru

Boyut Uygulanabilir Bara Genişliği (kare) Olduğu gibi (mm) İşlem Sonrası (mm) Paketleme (m/reel)
İç Çap Duvar kalınlığı İç Çap Duvar kalınlığı
35kV WMPG 15/8 15/12 15±0.8 1.90±0.50 ≤8.0 4.0±0.30 15
35kV WMPG 20/10 20/15 20±0.8 1.90±0.50 ≤10.0 4.0±0.30 15
35kV WMPG 25/13 25/18 25±0.8 1.90±0.50 ≤13.0 4.0±0.30 15
35kV WMPG 30/15 30 30±0.8 1.90±0.50 ≤15.0 4.0±0.30 15
35kV WMPG 35/18 30/40 35±1.0 1.90±0.50 ≤18.0 4.0±0.30 15
35kV WMPG 40/20 40 40±1.0 1.90±0.50 ≤20.0 4.0±0.30 15
35kV WMPG 50/25 50 50±2.0 1.90±0.50 ≤25.0 4.0±0.30 15
35kV WMPG 60/30 60 60±3.0 1.90±0.50 ≤30.0 4.0±0.30 15
35kV WMPG 65/33* 60/70 65±3.0 1.90±0.50 ≤33.0 4.0±0.30 15
35kV WMPG 70/35 70 70±3.0 1.90±0.50 ≤35.0 4.0±0.30 15
35kV WMPG 75/38* 70/80 75±3.0 1.90±0.50 ≤38.0 4.0±0.30 15
35kV WMPG 80/40 80/100 80±3.0 1.90±0.50 ≤40.0 4.0±0.30 15
35kV WMPG 100/50 100/120 100±4.0 1.90±0.50 ≤50.0 4.0±0.30 15
35kV WMPG 120/60 150 120±4.0 1.90±0.50 ≤60.0 4.0±0.30 15
35kV WMPG 150/75 180 150±4.0 1.90±0.50 ≤75.0 4.0±0.30 15
35kV WMPG 180/90* MAX. 180±5.0 1.90±0.50 ≤90.0 4.0±0.30 15
35kV WMPG 210/105* MAX. 210±5.0 1.90±0.50 ≤105 4.0±0.30 15
35kV WMPG 230/115* MAX. 230±5.0 1.90±0.50 ≤115 4.0±0.30 15
35kV WMPG 250/125* MAX. 250±5.0 1.90±0.50 ≤125 4.0±0.30 15
35kV WMPG 300/150* MAX. 300±5.0 1.90±0.50 ≤150 4.0±0.30 15
